本項目是作為冠狀病毒隔離病房使用，公司接到任務時，限時三天要完成施工，是一個應急性施工任務；我公司負責的是本項目的新風系統施工，為給工作人員健康舒適的工作環境，隔離病房樓內公共區域需供提新風，保持正壓。

一、工程概況：

1、工程名稱：長沙縣第一人民醫院3#樓隔離病房新風工程。

2、施工工期：本項目施工工期為3天，緊跟土建的進度，在保證工程質量的前提下，盡量縮短施工工期，以便提早交付運行。

  3、工程地點：湖南省長沙縣路口鎮。

4、施工范圍：為長沙縣第一人民醫院3#樓1至6層隔離病房增加新風施工。

二、設計方案

    此項目中3#樓為原為普通住院病房，無新風系統；按要求，1至6層需增加新風系統，公共區域分污染區和清潔區，分別設置新風系統；其中污染區新風系統按樓層分別設置，清潔區新風系統按1-3層、4-6層分兩個系統。風量計算按照公共區域面積及層高為計算標準，每層污染區面積約150平米，吊頂下高度約3米，空間容積約：450立方米；每層清潔區面積約40平米，吊頂下高度約3米，空間容積約：120立方米；換氣次數：≥10次/小時。

本項目使用靜音型離心式新風機，布置在屋頂，噪音低，機器運行穩定，故障率極低。新風配置紫外線消毒凈化裝置，使得送入到室內的空氣持久新鮮干凈。

新風管道考慮施工工期及使用要求，主管采用Φ315的UPVC排水管作為送風管道，管道經每層走道吊頂下方、外墻與屋面風機連接。在每層走道位置均勻設置送風口，送風口均采用直徑200mm圓風口。

三、施工依據：

1、GB50243—2016《通風與空調工程施工質量驗收規范》

2、GB50736—2012《采暖通風與空氣調節設計規范》

3、業主提供的施工任務書和建筑專業圖紙

四、安裝施工

1、新風機在屋面落地安裝，安裝前要檢查型號、外觀尺寸、性能參數及安裝環境等；檢查風機葉輪與機殼間的間隙和葉輪轉動是否符合要求，箱體內無雜物；風機安裝要牢固、水平，采用減震措施，安裝位置便于安裝與保養。

2、新風系統管道材質為UPVC排水管，粘接；連接時，UPVC管及配件需粘接的部位內外雜物及灰塵要清理干凈，對接完成后，UPVC管兩端應墊平，再檢查是否在同一直線上。管道安裝完后，管道與墻體或窗戶之間的間隙要及時密封。

3、新風管道支架采用40*4mm熱鍍鋅角鋼制作，其中水平支架采用“口”字型支架，尺寸為500*500mm，支架間距不大于4m；固定外墻風管的垂直支架采用“口”字型支架，尺寸為500*250mm，支架間距不大于3m，并且單根直管在上下兩端設固定點，管道底部設置托架；支架全部采用膨脹螺栓固定，支架的螺孔采用機械加工，安裝后各副支架受力要均勻、無明顯變形。支架與管道接觸處墊橡膠墊片。

4、本工程的工作難點是外墻風管的施工安裝，外墻管道最高處有35m高，因此，所有外墻管道、支架需借助吊車輔助施工。

5、施工完成后要進行設備的單機試運轉及調試，需根據生產廠家的技術資料或在廠家的現場指導下進行。

5.1設備試車應先進行設備點動，檢查設備的轉動方向是否與要求一致，然后進行單機試運轉，調試過程中，要對設備的各項參數進行測量、檢查，并做好試運轉記錄。

5.2系統風量的測試，調試結果與設計風量的偏差不大于10%。

后附施工圖片

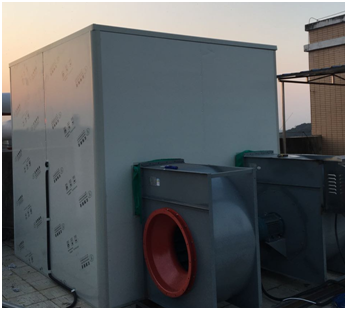

1、風機安裝圖片

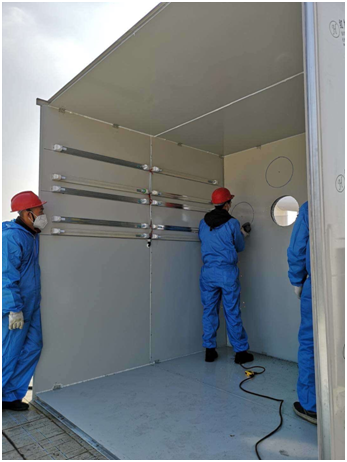

2、紫外消毒裝置安裝圖片

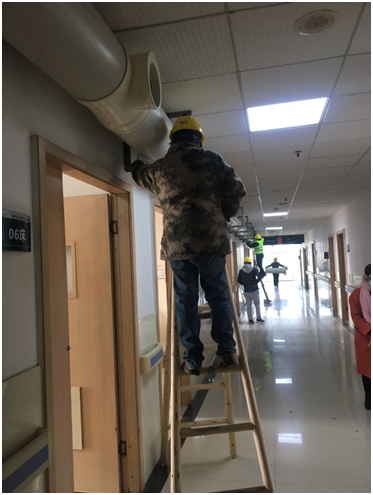

3、樓內走道風管安裝圖片

4、外墻支架安裝圖片

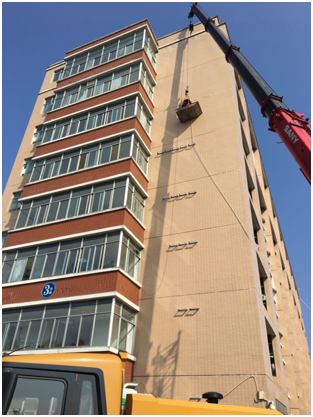

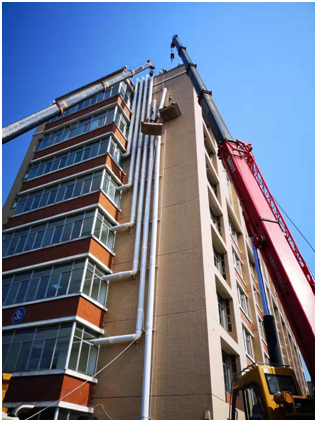

5、外墻風管安裝圖片

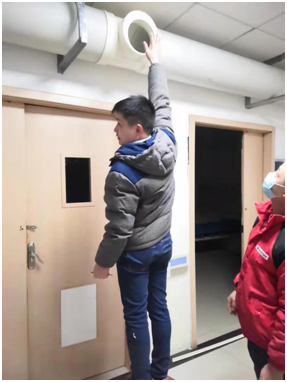

6、系統風量調試圖片

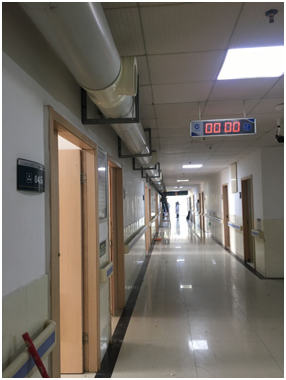

7、風管安裝完成圖片
